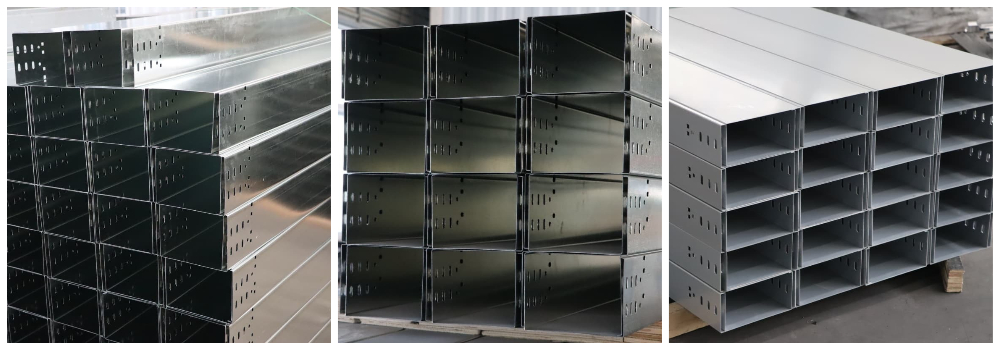

Çukur kablo tepsisinin seçimi için anahtar noktalar
Ana sonuçlar aşağıdaki gibidir:
(1) Kablo tepsisi ve destekleri ve askıları aşındırıcı ortamda kullanıldığında, korozyona dirençli sert malzemelerden yapılmalı veya anti-korozyon tedavisi benimsemeli ve anti-korozyon tedavisi mühendislik ortamı ve dayanıklılık gereksinimlerini karşılamalıdır.
(2) Ateş önleme gereksinimleri olan bölümde, kablo köprüsü kapalı veya yarı kaplamalı bir yapı oluşturmak için kablo merdiveni ve tepsiye yangına dayanıklı veya yanıcı olmayan plakalar, ağlar ve diğer malzemeler ekleyebilir ve köprünün yüzeyinde boyama yangını ve askıları, genel yangın direnci gibi önlemler alabilir.
(3) Alüminyum alaşım kablo köprüsü, yüksek yangın koruma gereksinimlerine sahip yerlerde kullanılmamalıdır.
(4) Kablo tepsisinin genişliği ve yüksekliği seçimi, doldurma oranının gereksinimlerini karşılamalıdır. Genel olarak, kablo merdiveni ve tepsisindeki doldurma oranı güç kablosu için% 40% 50 ve kontrol kablosu için% 50% 70 olmalıdır. Mühendislik geliştirme için% 10 ve% 25'lik bir marjın ayrılması tavsiye edilir.
(5) Kablo tepsisinin yük derecesini seçerken, kablo tepsisinin eşit olarak dağıtılmış yükü, seçilen kablo tepsisinin düzgün dağıtılmış yükünden daha büyük olmamalıdır. Kablo tepsisinin desteğinin ve askısının gerçek açıklığı 2m'ye eşit değilse, tekdüze dağıtılmış yük, gereksinimleri karşılamalıdır.
(6) Karşılık gelen yükü karşılama koşulu altında, çeşitli bileşenlerin ve askıların spesifikasyonları ve boyutları düz çizgi segmentiyle ve palet ve merdiven çerçevesinin bükülme serisi ile eşleşmelidir.
(7) Kablo tepsisinin bükülme, yukarı ve aşağı cihazlarını seçerken, kablo tepsisindeki kablonun izin verilen minimum bükülme yarıçapından daha az olmamalıdır.
(8) 6m'den büyük bir açıklık ve 2m'den büyük bir açık olan alüminyum alaşım kablo tepsileri veya yük derecesi D'den daha büyük bir açıklık olan çelik kablo tepsileri için, mukavemet, sertlik ve stabilite mühendislik koşullarına göre hesaplanmalı veya test edilmelidir.
(9) Birkaç kablo köprüsü grubu aynı yükseklikte paralel olarak döşendiğinde, bitişik kablo köprüleri arasındaki bakım ve revizyon mesafesi dikkate alınmalıdır.
(10) Düzenli kablo tepsisinin düz bir ünitesinin standart uzunluğu 2, 3, 4, 6 m olabilir.
