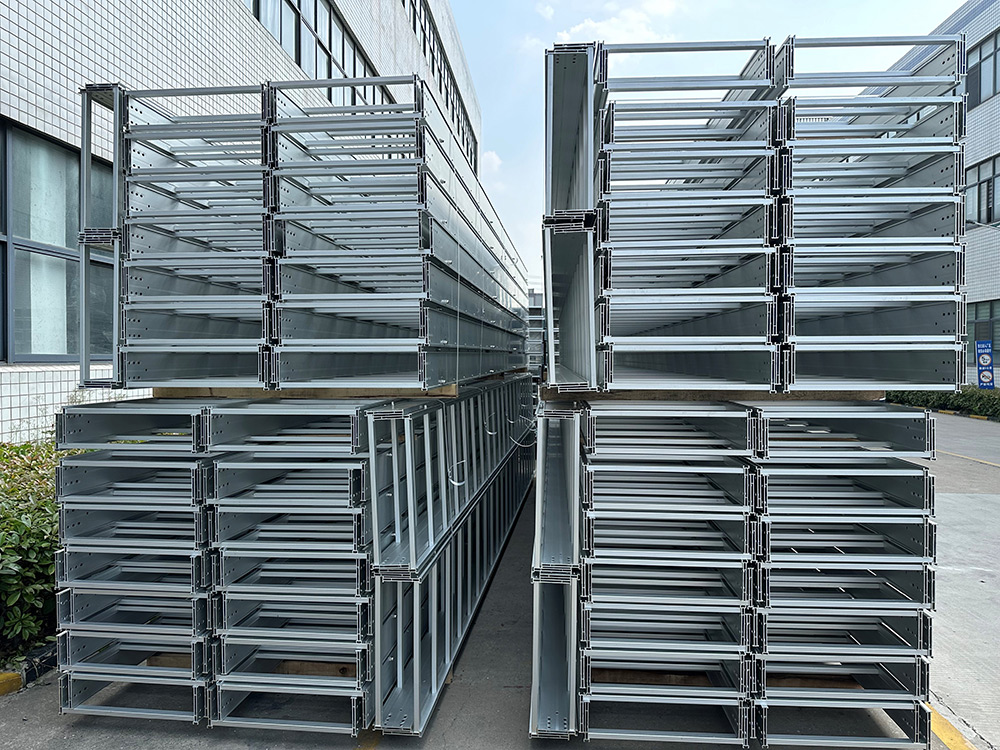

Kablo Kanalı Döşenmesi

1. Kablo kanalının genel düzeni en kısa mesafeli, ekonomik ve makul, güvenli çalışmalı ve inşaat kurulumu, bakımı ve kablo döşeme gereksinimlerini karşılamalıdır.

2. Kablo tepsisi, kabloya güvenilir destek sağlayacak yeterli sağlamlığa ve sağlamlığa sahip olmalıdır.

3. Kablo döşendikten sonra kablo kanalının sehimi, kablo kanalı açıklığının 1/200'ünden fazla olmamalıdır. Kablo kanalı açıklığı >6000 mm olduğunda sehimi kablo kanalı açıklığının 1/150'sinden fazla olmamalıdır.

4. Kablo kanalı mümkün olduğunca bina ve yapılara (duvarlar, kolonlar, kirişler, döşeme levhaları vb.) monte edilmeli ve inşaat mühendisliği profesyonelleri ile yakın işbirliği içerisinde çalışılmalıdır.

5. Kablo kanalı proses borusu rafıyla birlikte monte edildiğinde, kablo kanalı boru rafının bir tarafında düzenlenmelidir.

6. Kablo kanalı çeşitli boru hatlarına paralel olarak monte edildiğinde net mesafe aşağıdaki gereksinimleri karşılamalıdır:

6.1 Genel proses boru hatlarına (basınçlı hava boru hatları vb.) paralel olarak monte edildiğinde kablo kanalı 400 mm'den az olmamalıdır. 6.2 Kablo kanalı aşındırıcı sıvı boru hattına paralel monte edildiğinde 500 mm'den az olmamalıdır.

6.3 Kablo kanalı, aşındırıcı sıvı taşıyan boru hattına paralel olarak veya aşındırıcı gaz taşıyan boru hattının üzerine monte edilmemelidir. Önlenemediği durumlarda 500 mm'den az olmamalıdır. Ve bunları ayırmak için korozyon önleyici bölmeler kullanılmalıdır.

6.4 Kablo kanalı termal boru hattına paralel olarak monte edilir. Termal boru hattında yalıtım katmanı varsa 500 mm'den, yalıtım katmanı yoksa 1000 mm'den az olmamalıdır.

6.5 Kablo kanalı termal boru hattına paralel olarak monte edilmemelidir. Termik boru hattına paralel döşenmesinden kaçınılamadığı durumlarda 1000 mm'den az olmamalı, arada etkin izolasyon tedbirleri alınmalıdır.

7. Kablo kanalı çeşitli boru hatlarından geçtiğinde net mesafe aşağıdaki gereksinimleri karşılamalıdır:

7.1 Kablo kanalı genel proses boru hattını geçtiğinde 300 mm'den az olmamalıdır.

7.2 Kablo kanalı, aşındırıcı sıvı boru hattının altından veya aşındırıcı gaz boru hattının tepesinden geçtiğinde, 500 mm'den az olmamalıdır ve kablo kanalı, kesişme noktasında korozyon önleyici bir kapakla korunmalıdır ve uzunluğu Kapağın çapı d+2000 mm'den az olmamalıdır (d, boru hattının dış çapıdır).

7.3 Kablo kanalı termal boru hattını geçtiğinde, termal boru hattında yalıtım katmanı varsa 500 mm'den az olmamalı, yalıtım katmanı yoksa 1000 mm'den az olmamalı ve kablo kanalı korunmalıdır. kesişme noktasına bir yalıtım levhası (asbest levha gibi) konulmalı ve yalıtım levhasının uzunluğu d+2000 mm'den az olmamalıdır. (d, termal boru hattı yalıtım katmanının dış çapıdır)

8. Kablo kanalı duvar içinden monte edilirken çevre koşullarına uygun bir sızdırmazlık cihazı kullanılmalıdır:

8.1 Kablo kanalı normal ortamdan yanmaz ve patlamaya dayanıklı ortama doğru duvardan geçtiğinde, duvara uygun bir sızdırmazlık cihazı takılmalıdır.

8.2 Kablo kanalı duvardan içeriden dışarıya geçerken duvarın dış kısmında yağmurdan korunma tedbirleri alınmalıdır.

8.3 Kablo ne zamantepsiİç mekandan duvar içinden geçerek dış mekanda daha yüksek bir yere kablo döşenir.tepsiYağmur suyunun kablo boyunca odaya akmasını önlemek için yukarıya doğru dikilmeden önce aşağı doğru eğilmeli ve uygun bir mesafe kadar uzatılmalıdır.tepsi.

8.4 Kablo ne zamantepsigenleşme ve oturma derzini geçer, kablotepsibağlantısı kesilmeli ve bağlantı kesme mesafesi yaklaşık 100 mm olmalıdır.

9. İki takım kablo kullanıldığındatepsiAynı kiriş üzerine monte edildiğinde iki kablo seti arasındaki net mesafetepsi50 mm'den az olmamalıdır.

10. Kablo ne zamantepsi10kV ve üzeri kabloların döşenmesi için birden fazla katman halinde döşenir, katmanlar arası boşluk genellikle 300 mm'den az değildir.

2. Temel unsurlarla tanışın

Düzenleme yaparkentepsi, işlerlik, ekonomik rasyonellik ve teknik fizibilite olmak üzere üç temel faktöre dayalı kapsamlı bir karşılaştırma yapmak gerekir, aksi takdirde en iyi çözümü belirlemek imkansızdır. Aynı zamanda Henan Kablo TışınFabrika, kabloların döşenmesi, inşaat ve kurulum ve uygun bakım gereksinimlerinin de tam olarak karşılanması gerektiğini hatırlatıyor.

3. Döşeme mesafesi

Henan Kablo Kanalı Fabrikası şunu hatırlatıyor:kablotepsiyatay olarak döşendiğinde yerden yüksekliği 2,5 metreden az olamaz. Dikey olarak döşenmesi halinde yerden 1,8 metre aşağıda koruma amaçlı metal kapak takılması gerekmektedir. Ancak eğerkablotepsiözel bir elektrik odasına yerleştirildiğinde koruyucu bir kapak plakası takılmasına gerek yoktur. Ayrıca Henan Kablo Kanalı Fabrikası, kablo kanalının insan ve at yolu veya ekipman asma katı üzerine yatay olarak döşenmesi gerekiyorsa ve hala iki buçuk metrenin altındaysa bazı topraklama koruma önlemlerinin de alınması gerektiğini hatırlatıyor.

4. Korozyon direnci

Kablo kanalı varsa,kablotepsive destek braketi aşındırıcı bir ortamda kullanıldığında, Henan Kablo Kanalı Fabrikası birkablotepsiKorozyona karşı işlenmiş veya korozyona dayanıklı sert malzemelerden yapılmış ve korozyon direnci standardı karşılamalıdır. Shandong Bolt Electrical Equipment Co., Ltd. bir seçim yapmanızı önerirkablotepsiDaha iyi korozyon direncine sahip alüminyum alaşımından yapılmıştır.
